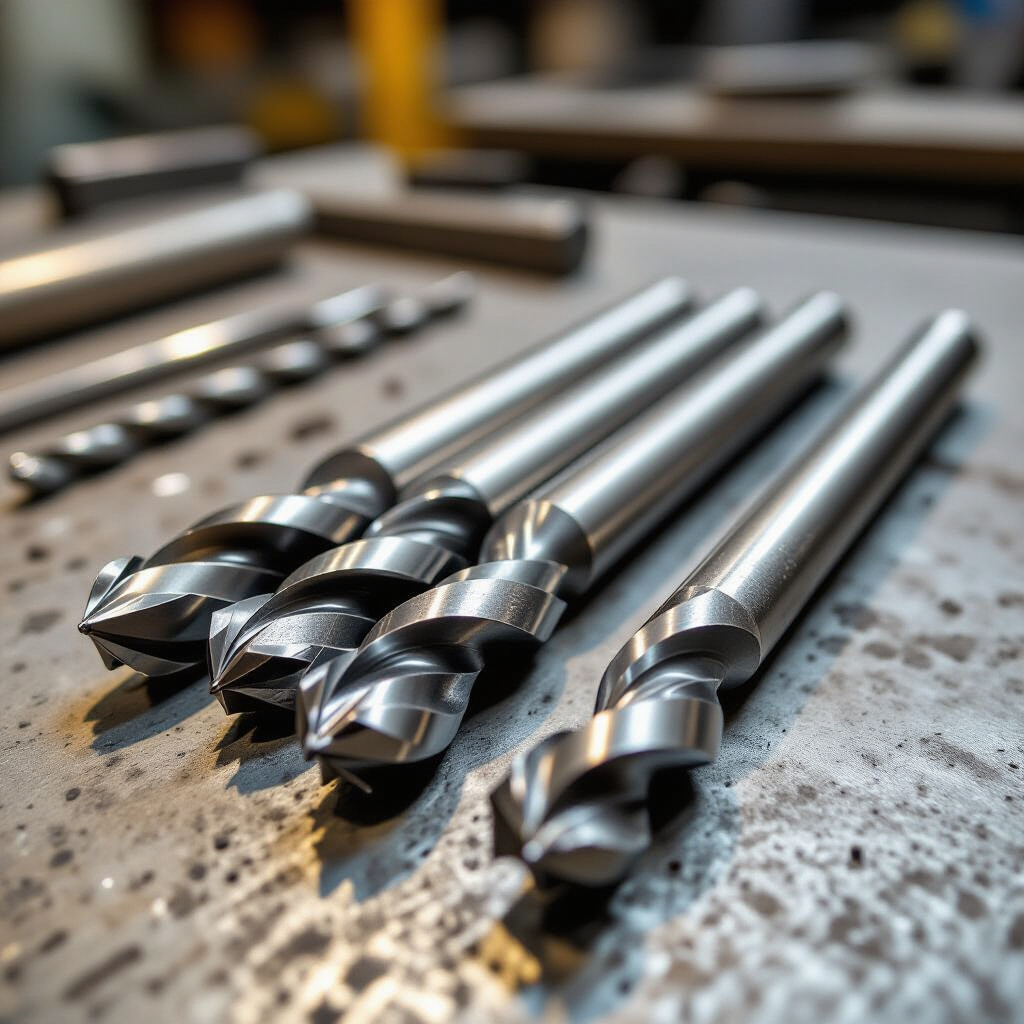

Что такое твердосплавное сверло и чем оно отличается от обычных
Твердосплавное сверло применяют для сверления твердых и абразивных материалов, где обычный инструмент быстрее теряет форму кромки. Его режущая часть изготавливается из твердого сплава на основе карбидов, поэтому кромка дольше сохраняет рабочую геометрию при нагреве и высоких нагрузках. Подробнее о конструкции и вариантах инструмента можно посмотреть здесь: твердосплавные сверла.
От быстрорежущего сверла такой инструмент отличается не только материалом, но и рабочим поведением. Быстрорежущая сталь лучше переносит неидеальные условия и случайные перегрузки, а твердосплавная кромка держит форму при более жестком резании, но чувствительнее к вибрации и удару. Из-за этого точность закрепления и стабильность подачи для нее становятся критичными.
Состав режущей части и свойства твердого сплава
Твердый сплав обычно содержит карбиды вольфрама, титана или тантала, связанные металлической матрицей на основе кобальта. Такая структура дает высокую твердость и износостойкость, а также сохраняет режущие свойства при нагреве. При этом материал остается хрупким по сравнению со сталью, поэтому плохо переносит боковую нагрузку и перекос в отверстии.
На стойкость влияет и покрытие. Поверхностный слой снижает трение, облегчает сход стружки и уменьшает тепловую нагрузку на кромку. Это особенно заметно при работе по материалам с высокой прочностью или при сверлении без частой остановки.
Почему инструмент лучше работает по твердым материалам
Твердые и нержавеющие сплавы, а также чугун создают высокое сопротивление резанию и быстро нагревают кромку. У твердого сплава выше теплостойкость, поэтому режущая часть дольше сохраняет форму, а отверстие получается стабильнее по диаметру. Центрирующая геометрия помогает снизить увод сверла в начале обработки и уменьшает риск смещения разметки.
Основные виды твердосплавных сверл
Спиральные, цельные и со сменными элементами
По конструкции различают цельные сверла, спиральные варианты и инструменты со сменными режущими элементами. Цельные модели используют там, где нужна высокая жесткость режущей части и минимальный люфт. Спиральная форма канавок помогает удалять стружку из зоны резания и снижает вероятность ее уплотнения в отверстии.
Сменные элементы применяют, когда требуется обслуживать инструмент без полной замены корпуса. Такой вариант удобен при повторяющихся операциях, но точность результата зависит от правильной установки режущей части и состояния посадочных поверхностей.
Влияние геометрии на стружкоудаление и точность
Геометрия канавок определяет, как быстро стружка уходит из отверстия и насколько растет тепловая нагрузка. При недостаточном отводе стружка начинает тереться о стенки, что увеличивает нагрев и может испортить поверхность отверстия. Центрирующий наконечник улучшает старт сверления, а заточка влияет на усилие входа и точность оси.
Для глубоких отверстий обычно выбирают геометрию, рассчитанную на более эффективный выход стружки. Если канавки слишком мелкие или подача слишком велика, повышается риск заклинивания и скола кромки.
Где и как применяют твердосплавные сверла
Подходящие материалы: сталь, нержавеющие сплавы, чугун
Твердосплавные сверла используют по конструкционным и легированным сталям, по нержавеющим сплавам и по чугуну. На таких материалах инструмент дает стабильную геометрию отверстия, если соблюдены режимы резания и жесткость закрепления. По мягким и вязким материалам он тоже работает, но его преимущества выражены слабее, чем по твердым заготовкам.
При работе по абразивным материалам износ обычного сверла ускоряется заметно быстрее, тогда как твердосплавная кромка дольше сохраняет форму. Это связано с тем, что твердый сплав лучше сопротивляется истиранию на режущей кромке.
Глубина отверстия, жесткость закрепления и требования к станку
Для точной обработки нужна жесткая система: станок, патрон, оправка и сама заготовка должны быть закреплены без люфта. Если жесткость недостаточна, появляются вибрации, а хрупкая кромка скалывается по кромке или на вершине. Для глубоких отверстий особенно значимы подача СОЖ, прямолинейность подачи и стабильный отвод стружки.
Чем длиннее отверстие, тем выше риск перегрева и уводов. Поэтому для глубокого сверления используют инструмент с продуманной спиралью, а также контролируют вылет сверла и соосность заготовки.
Режимы работы и ограничения
Скорость резания, подача и охлаждение
Скорость резания определяет нагрев и ресурс инструмента: при слишком высокой скорости кромка перегревается, при слишком низкой растет трение без нормального срезания стружки. Подача задает нагрузку на кромку и качество отверстия: завышенная подача повышает риск скола, заниженная увеличивает трение и износ. Для твердосплавных сверл режим подбирают по материалу заготовки, глубине отверстия и жесткости станка.
Охлаждение уменьшает риск перегрева и преждевременного разрушения. Оно особенно полезно при глубоком сверлении, при обработке нержавеющих сплавов и при длительном непрерывном резании. Без охлаждения допускается работа только в условиях, где стружка свободно выходит, а тепловая нагрузка остается умеренной.
Причины сколов, перегрева и признаков износа
Сколы возникают из-за вибрации, перекоса, удара при входе в материал и слишком высокой подачи. Перегрев ускоряет потерю режущих свойств и усиливает микротрещины на кромке. Покрытие снижает трение, но не компенсирует ошибки в закреплении или неподходящий режим.
О износе кромки говорят рост усилия сверления, ухудшение чистоты стенок, появление задиров и заметное снижение точности отверстия. Если инструмент начинает уводить от оси или требует большего давления для входа в материал, режущая кромка уже теряет работоспособность.
