Назначение железобетонных дорожных плит
Железобетонная дорожная плита — крупноразмерный конструктивный элемент покрытия, предназначенный для перераспределения колесных и динамических нагрузок на несущие слои дороги. Плита воспринимает осевые и моментные усилия транспорта, передаёт их через площадь контакта на основание и ограничивает локальную деформацию грунта. В проектной документации расчётная модель плиты учитывает шаг циклов нагружения и ожидаемую осадку основания для обеспечения заданного межремонтного срока службы.
Функции плитного покрытия в транспортной инфраструктуре
Основные функции — восприятие осевых нагрузок, обеспечение ровности ходовой части и поддержание допустимых деформаций при повторных циклах нагружения. За счёт жёсткой плиты колесная нагрузка распределяется на площадь, превышающую контакт шины с грунтом; это уменьшает напряжения в верхних слоях основания и снижает риск локальных провалов. Плиты также выполняют функции продольной и поперечной ориентации движения, влияют на акустику и водоотведение при правильном расчёте уклонов и швов. Подробнее об особенностях и расчётах см. в материале https://otoplenie-doma54.ru/biznes/zhelezobetonnye-dorozhnye-plity-naznachenie-harakteristiki-i-sfery-primeneniya.html.
Преимущества и ограничения применения плит
К преимуществам относятся высокая расчётная прочность покрытия при индивидуально заданной толщине, возможность быстрой замены отдельных элементов и устойчивость к концентрированным нагрузкам. Ограничения связаны с требовательностью к качеству основания и швов: неравномерная осадка приводит к концентрации напряжений и возникновению трещин. Типичное рабочее применение предполагает использование плит при толщине от 150 мм до 350 мм в зависимости от нагрузки и категории дороги, что влияет на расчёт несущей способности и долговечность.
Конструктивные типы и размеры плит
Существуют сборные (панельные) и монолитные решения, отличающиеся технологией изготовления, контролем геометрии и возможностью быстрого ремонта отдельных элементов. Геометрические параметры включают длину, ширину, толщину и радиусы сопряжений у кромок.
Сборные (панельные) и монолитные плиты — конструктивные особенности
Сборные плиты изготавливают на заводе с контролем прочности бетона и геометрии; типичные панели имеют размеры до 6 м по длине и 3–4 м по ширине. Монолитные плиты формуют в проектном месте и обеспечивают непрерывную жёсткую поверхность, но требуют устройства опалубки и выдержки бетона. В сборных плитах упрощается замена повреждённого элемента, тогда как монолитная конструкция даёт меньше поперечных швов.
Стандартные габариты, толщина и критерии выбора размеров
Обычные габариты для сборных плит — 2,5×3,0 м, 3,0×6,0 м; толщина подбирается по нагрузке и может варьироваться от 150 мм (легкое движение) до 350 мм (магистральные участки с высокой нагрузкой). Критерии выбора включают расчётную осевую нагрузку, динамическую интенсивность движения, несущую способность основания и возможность доставки панелей. Для тяжёлой техники рекомендуется толщина не менее 250–300 мм и повышенный класс бетона.
Материалы и армирование
Материалы определяют долговечность и способность плиты противостоять агрессивным воздействиям. В технической документации указывают марку бетона, класс арматуры и методы защиты от коррозии.
Требования к бетону: прочность, морозостойкость, добавки
В плитах применяют бетон с расчётной прочностью на сжатие в диапазоне примерно 25–40 МПа (соответствующие классы C25/30–C40/50), что обеспечивает требуемую жёсткость покрытия. Обязательной является выдержка образцов на 28 суток при контроле прочности. Морозостойкость задают по циклам F50–F200 в зависимости от климатических условий, а водонепроницаемость — по классам W4–W8 при повышенных требованиях к защите от проникновения воды. Для уменьшения усадки и повышения удобоукладываемости применяют пластифицирующие и воздухововлекающие добавки в рекомендуемых дозировках, указанных в проекте.
Системы армирования и методы защиты от коррозии
Арматура может быть стержневой продольной и поперечной или сварной сеткой; типичные диаметры рабочих стержней — 8–20 мм. Арматурные сетки с шагом 100–200 мм часто используют для равномерного распределения напряжений. Защита от коррозии достигается увеличением защитного слоя бетона до 25–50 мм, применением пассивирующих покрытий, эпоксидного или цинкового покрытия арматуры и использования коррозионно-стойкой стали там, где требуется повышенная долговечность.
Технологии изготовления и монтажные операции
Технология изготовления влияет на геометрические допуски и прочность; заводская подготовка позволяет соблюдать режимы вибрации, уплотнения и ухода за бетоном.
Производство заводских плит: контроль и допуски
Заводское производство предполагает контроль марки бетона, испытания пробных образцов на сжатие и изгиб, а также проверку геометрии панелей лазерным нивелированием. Допуски по толщине и плоскостности обычно не превышают ±5 мм на плиту и по отклонению от проекции — не более 3 мм/м в соответствии с проектной документацией. Испытания на изгиб и контроль трещиностойкости фиксируют соответствие нормам перед отгрузкой.
Технология укладки, выверка положения и закрепление плит

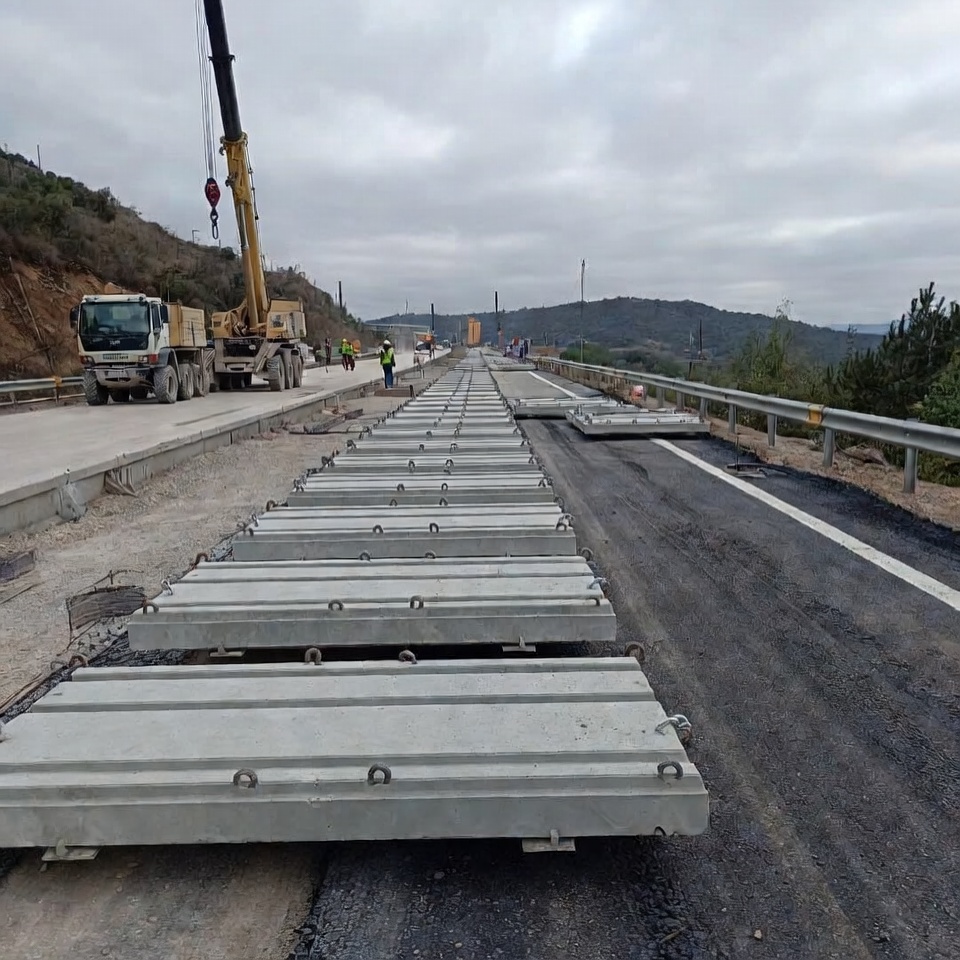

Укладка сборных плит выполняется грузоподъёмной техникой с использованием траверс; последовательность работ включает разгрузку, предварительную расстановку, выверку положения по уровню и линиям, сверление и устройство замковых элементов или анкеров. Контроль горизонтальности проводится лазерным нивелированием с точностью до 2–3 мм на 10 м. После выверки швы заполняют герметиком и уплотняют уплотняющим материалом.
Проектирование основания и стыковочных узлов
Основание обеспечивает несущую способность и равномерность осадки; стыки компенсируют температурные и усадочные деформации плит.
Подготовка основания, слои и методы уплотнения
Типичное устройство основания включает геотекстиль, песчаную подсыпку 50–100 мм и слой щебня 150–300 мм с уплотнением до плотности не менее 98% от максимально сухой плотности. Важна организация дренажа для отвода воды из зоны основания. Методы уплотнения — катки и виброплиты с контролем модульной уплотнённости и профиля поверхности.
Типы швов, материалы герметиков и способы заполнения
Швы делятся на стыковые, дилатационные и защитные. Ширина шва определяется проектом и обычно составляет 8–25 мм. Герметики на основе полиуретана или силикана с адгезией к бетону и устойчивостью к УФ-излучению применяют для предотвращения проникновения воды. Перед заполнением шва выполняют очистку, установку бутиловой ленты или уплотнителя и последующую инъекцию эластичного герметика.
Эксплуатация, обслуживание и ремонт
Эксплуатационные мероприятия направлены на поддержание проектных параметров покрытия и своевременное устранение дефектов.
Типичные дефекты, причины и методы их устранения
Частые дефекты — трещины изгиба, расслоение кромок, провалы в зоне швов и коррозия арматуры вследствие проникновения влаги. Причины включают неравномерную осадку основания, недостаточный защитный слой бетона, повреждение герметика и превышение проектных нагрузок. Методы устранения: локальный ремонт с инъектированием эпоксидных составов, замена поражённых плит, укрепление основания инъекциями цементных растворов и антикоррозионная обработка арматуры.
Плановое обслуживание и проверки состояния покрытия
Плановые мероприятия включают визуальный осмотр и инструментальные замеры ровности, контроль состояния швов и герметиков, проверку глубинных дефектов ультразвуком или методом прогибных инъекций. Рекомендуется систематическая проверка каждые 1–3 года в зависимости от интенсивности движения и документирование результатов для оценки межремонтного срока службы.
Сферы применения и критерии выбора плитного покрытия
Плитные покрытия используются на транспортных площадках с высокой концентрацией осевых нагрузок, где требуется длительная сохранность геометрии и возможность локального ремонта.
Примеры объектов с высокой удельной нагрузкой и требования к плитам
К объектам относятся площадки стоянок тяжёлой техники, участки магистральных дорог с интенсивным грузовым движением, аэродромные рулёжные дорожки. Для таких условий требуется толщина плит 250–350 мм, бетон класса не ниже C30/37 и усиленное армирование диаметром 12–20 мм или сетка с шагом не более 150 мм. Также важна организация дренажа основания и герметичность швов во избежание подмыва.
Сравнение с другими типами покрытий по долговечности и восстановлению
Плитное покрытие при корректном проектировании и подготовке основания обеспечивает долговечность до нескольких десятков лет и локализуемый ремонт заменой панелей. По сравнению с асфальтобетонными покрытиями железобетонные плиты устойчивее к длительной статической нагрузке и меньшей подверженности пластическим деформациям, но более чувствительны к неравномерной осадке основания и требуют более тщательной герметизации швов.
